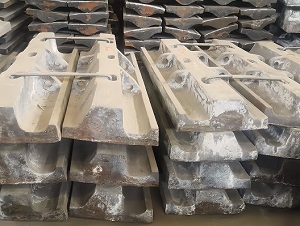

半自磨衬板主要有四种钢铁基耐磨材料：

    奥氏体锰钢、马氏体钢、耐磨白口铁和珠光体钢。奥氏体锰钢是半自磨衬板中使用最广泛的材料。当受到冲击或接触应力时，奥氏体组织会迅速发生组织变化，形成一定厚度的硬化层来抵抗磨损。当应力消失时，组织会迅速恢复到奥氏体；然而，随着半自磨机的大规模化和高能冲击，衬板组织内部的应力远远超过奥氏体锰钢的变应力极限，组织会发生流变、疲劳、加速磨损甚至断裂，难以满足大型和超大型半自磨衬板耐磨性强、耐冲击性强、耐变形性强的性能要求。大多数马氏体钢都是通过淬火获得的。快速冷却使组织迅速变化。组织内残余应力难以完全消除，冲击韧性差。

    耐磨白口铁组织中块状碳化物含量高，材料硬度高，脆性大，碳化物严重分离基体组织，高频、高能冲击容易导致衬板开裂，甚至断裂、脱落。以上材料难以满足大型半自磨衬板在使用寿命期间连续稳定运行的高耐磨性、长寿命和苛刻要求。
    珠光体钢是一系列以锰、铬、钼、镍为主要合金元素的耐磨钢的总称，碳含量一般为百分之零点三至百分之一，合金元素总含量低于百分之五，热处理后的组织主要是珠光体和碳化物。通过调整碳和合金元素的含量，可以采用不同的热处理工艺来满足不同规格磨机对衬板的性能要求。

    低合金珠光体钢目前应用相对广泛些，目前大部分耐磨衬板制造商采用珠光体钢作为大型半自磨衬板的主要材料多些。

以上仅供参考，具体使用哪种钢铁基耐磨材料，需要根据具体工况和要求来制定采购方案。

      耐磨药芯焊丝生产厂家天津雷公焊接材料有限公司   咨询电话：18202593233

【声明】本文章系本站编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。如涉及作品内容、版权和其它问题，请与本站联系，我们将在第一时间删除内容！
