多枪自动化耐磨板堆焊设备的构成，性能及规格介绍

发布时间: 2024-3-8

一、设备由哪些部件构成？

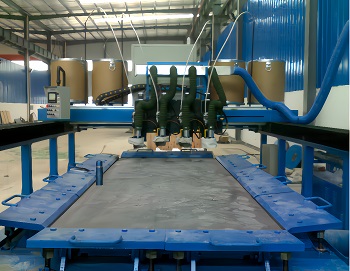

多枪自动化耐磨板堆焊设备由龙门式活动定位机架、焊枪垂直调整直线滑台（4套/台）、焊枪水平调整直线滑台、循环水焊枪冷却系统、循环水工件冷却机台、焊丝放置平台及自旋转机构（4套/台）、排烟管道、可调速送丝机构（4套/台）、水冷焊枪（4套/台）、集成电器柜和操作监视盒等，外接线控，方便工人的操作，整体机床布局美观大方，符合人体工程学原理。

二、设备性能及详细规格

1、龙门式活动定位机架全部采用伺服电机驱动、进口直线滑轨以及齿轮齿条传动，保证设备稳定性，保证连贯使用。并实现4组焊枪X轴方向有效移动行程为3m；实现4组焊枪Y轴方向有效移动行程为4 m。
2、4套焊枪垂直调整直线滑台均采用步进驱动，机械传动部分采用进口导轨丝杠，实现单组焊枪Z轴方向有效调整行程为300mm。
3、焊枪水平调整直线滑台均可自由调节，实现单组焊枪水平方向的有效调整行程为100 mm。
4、循环水焊枪冷却系统对水冷却焊枪进行不间断的水循环冷却，确保焊枪温度适宜，增加了使用寿命，降低生产成本。
5、焊丝放置平台可放置四桶单桶最大250kg的桶装焊丝。保证送丝顺畅，减少由送丝过长引起的断丝现象。
6、可调速送丝机构是本公司代购的振康双驱四轮送丝机构，能够实现相对稳定匀速的送丝，以减少气孔、夹杂、电流波动大等现象。（本部分属于代购件不包含在标准报价中）

7、控制电器集成收装在一个电器柜内，电器部分（知名品牌）控制龙门式活动定位机架X、Y轴方向的移动速度和移动距离，且工作时与非工作时的移动速度可分别调节；控制焊枪垂直调整直线滑台单组焊枪Z轴方向的移动速度和移动距离，并可实现回零动作；控制整个系统的自动运行和手动运行。

8、完善的焊接电流，电压的可依据客户工艺需求随意调整，极大的方便了客户的工艺调试。
9、机床操作面板包括液晶7寸触摸屏、单组焊枪的升降、单组焊接的启停、单台焊机电压电流调节以及急停、启动、停止等电器控制开关，同时液晶触摸屏还可实现机床运行参数的设置与调整。
10、完善报警信息提示系统，可让客户准确掌握了解机器的一切异动，方便使用及维护。
11、循环水工件冷却机台，采用近4吨钢材，确保机台牢固性，避免长时间焊接时冷却台的扭曲；上百个喷水嘴，确保冷却水以水层式向上喷射，避免长时间焊接时钢板的变形；方便舒适的钢板压装方式，可短时间内卸装钢板，避免因拆卸和装固钢板影响整机效率。
12、附带整套明弧焊接工艺，机器到达客户现场后，2周内可生产出成品规格耐磨板。

13、远程线控，可以完成在本地控制的一切控制，方便工人操作。

三、使用效果

1）使用方便，操作简单，无焊接经验的人员也可通过一定时间的培训对整机实现单人操作、单人维护等。
2）减少了人工、降低了生产成本、节约了工厂用地、增加了对操作人员的安全保护、提高了生产效率及产品质量，可为企业带来可观的经济效益。
3）采用国内外高端电器元器件，整机运行稳定、可靠。
